装备组成如下：
一．原纸分条机:FT-308B型
功效：生产螺旋平行管第 一道工序，，，，，，将大幅卷筒纸在该装备上一次分切完成，，，，，，从自动上纸，，，，，，左右纠偏，，，，，，单轴收卷，，，，，，并可自动下纸，，，，，，一次分切完成。。。。。。
用途：适用于种种牛皮纸、茶板纸、草板纸、印花纸和铜版纸的复卷分切。。。。。。
特点：
1.双刀切割，，，，，，分切后的纸带双方平滑平整。。。。。。
2.接纳单轴外力收卷方法，，，，，，盘纸收卷结实且收卷盘径大。。。。。。
3.上下刀轴自动力传动。。。。。。
4.带有自动纠偏功效。。。。。。
5.纸带张力自动控制，，，，，，纸盘从小到大始终坚持恒张力收卷。。。。。。
6.液压无轴式上料装置。。。。。。
7.气动卸料,操作简朴，，，，，，可无线遥浚？兀，，，，，1人操作
| 手艺参数 | |
| 分切宽度 | 35mm-1600mm |
| 放卷大卷径 | 1500mm |
| 收卷大卷径 | 1300mm |
| 分切速率 | 45-60/0-300米/分钟 |
| 分切能力 | 60g-700g |
| 卷绕方法 | 气涨复卷收取 |
| 切刀数目 | 20付 |
| 上纸方法 | 液压式 |
| 调速控制 | 变频调速 |
| 输入电源 | 380V三相四线（或其他电压定制） |
| 主机功率 | 11KW |
| 机械尺寸及重量 | |
| 放卷机（长*宽*高） | 3150mm*1250mm*1400mm |
| 收卷机（长*宽*高） | 2000mm*2900mm*1200mm |
| 上刀规格 | 105*80*1.2 |
| 下刀规格 | 105*60*11 |
| 总毛重量 | 2600KG |

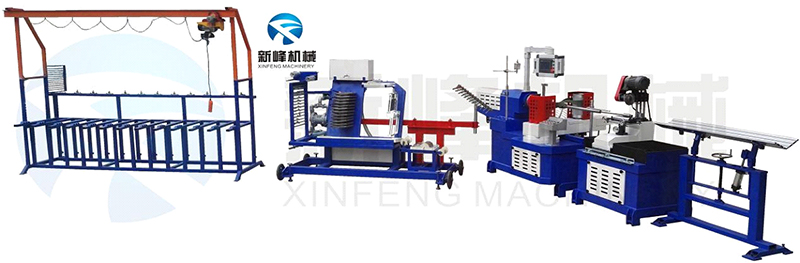

二．数控螺旋平行卷管机：JG-308A型
 |
 |
 |
| 放纸架 | 上胶机 | 底纸架 |
用途：通用螺旋平行卷管机，，，，，，适用于种种胶带、卷筒纸内芯、化纤管、包装纸管的工业纸管生产。。。。。。
本机械是生产螺旋平行纸管的专用装备，，，，，，接纳生产工艺由螺旋纸管主机，，，，，，放料架，，，，，，上胶机，，，，，，单面放料上油架，，，，，，接料架，，，，，，彩条纸架等组成。。。。。。
该机械接纳数控切割，，，，，，卷绕生产速率3-18米/分钟，，，，，，可多层纸张一次性卷绕成型。。。。。。
效果图
特点：
1：通用性强，，，，，，高性能设置，，，，，，主机卷绕接纳高性能减速器，，，，，，二自动轮单皮带卷绕方法。。。。。。
2：主电机接纳矢量型高扭矩变频器调速。。。。。。
3：编码器数据控制长度，，，，，，配合自动变速功效使纸管切割长度更精 确。。。。。。
4：模浚？榛缙峁股杓疲，，，，，使用维护利便更科学。。。。。。
5：上胶方法：接纳双面上胶，，，，，，自力不锈钢胶槽。。。。。。
6：放纸架接纳直角形放料，，，，，，张力调理。。。。。。
7：主机功率：7.5KW
| 手艺参数 | |
| 卷绕直径 | Φ20mm-100mm |
| 卷绕厚度 | 1mm-7mm |
| 卷芯模具牢靠方法 | 法兰加顶紧 |
| 卷绕机头 | 二机头，，，，，，单皮带 |
| 切管方法 | 气动切刀 |
| 上胶方法 | 双面上胶 |
| 操作人数 | 1-2人 |
| 卷绕纸管速率 | 3-18米/分钟 |
| 调速控制 | 变频器 |

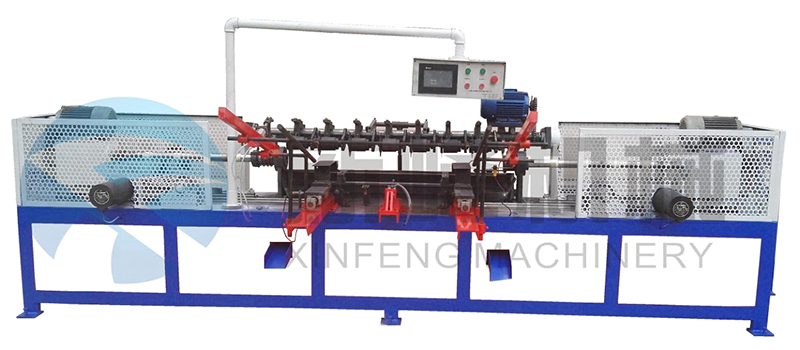

三．数控双轴多刀精切机：JQ-308C型
特点：
1：该机械接纳双轴多刀切管方法，，，，，，将纸管进管上轴，，，，，，多刀一次精切完成，，，，，，并有自动退管方法，，，，，，经运送链将纸管送出，，，，，，一次完成生产工艺。。。。。。
2：进管方法，，，，，，接纳伺服电机，，，，，，系统稳固，，，，，，设置高精度直线导轨，，，，，，可自动调解进管位置，，，，，，区分度可达0.1-0.2mm
3：双轴，，，，，，多刀自动切管，，，，，，并可恣意调解切管长度尺寸。。。。。。
4：自动操作生产，，，，，，故障诊断预警（需设置自动进料装置）：该机械适用于大批量，，，，，，分切长度较短或精度要求较高的纸管举行后道深加工生产。。。。。。
5：主轴传动接纳变频电机调速控制。。。。。。
6：切刀轴接纳感应切刀，，，，，，切刀接触切轴时可自动退出。。。。。。
7：接纳准时自动润滑系统，，，，，，节约人力，，，，，，节约润滑油。。。。。。
效果图
| 手艺参数 | |
| 切管长度 | 500mm-1600mm |
| 切管直径 | 40mm-80mm |
| 切刀数目 | 9片 |
| 切台移动速率 | 45-60/18-25米/分钟 |
| 切割方法 | 纸管旋转，，，，，，刀轴自转 |
| 上卸料方法 | 可自动装卸料 |
| 进刀方法 | 气动切刀 |
| 调速控制 | 变频器控制 |
| 输入电源 | 380V三相四线 |
| 切割厚度 | 1-5mm |
| 操作人数 | 1人 |
| 机械尺寸及重量 | |
| 主机尺寸：（长*宽*高） | 4650*2000*2000 mm |
| 主机功率 | 伺服电机1.5KW*2 |
| 主机转动速率 | 300-1000转/分钟 |
| 切台移动功率 | 1.5KW伺服电机 |
| 总重量 | 1000KG左右 |
四．自动转盘式纸管弯头磨口机：WT-308B型
 |
 |
| 模具样式 | 制品纸管 |
用于纸管的端头和倒角磨削，，，，，，如气流纺纸管或DTY,POY等化纤纸管举行后道加工致理。。。。。。
特点：
将精切好的纸管自动上机，，，，，，举行一端磨口，，，，，，一端窝头。。。。。。
主轴接纳凸轮进给，，，，，，变频无级调速，，，，，，接纳电子支解盘送料，，，，，，自动收支管筒，，，，，，利便适用。。。。。。
高速加工，，，，，，每分钟可达50-60只左右，，，，，，是一样平常气动送料的两倍。。。。。。
| 机械尺寸及重量 | |
| 主机尺寸：（长*宽*高） | 1920*1200*1250mm |
| 主机功率 | 电机2.2KW*3 |
| 主机转动速率 | 300-1000转/分钟 |
| 总重量 | 730KG |
五．全自动纸管烘干机：HF-308A型
用途：
自动纸管烘干机，，，，，，是专用于螺旋平行纸管烘干而设计制造，，，，，，为解决纸管生产企业，，，，，，提高产能和质量，，，，，，镌汰职工劳动强度，，，，，，而设计制造的自动烘干机。。。。。。
本自动纸管烘干机，，，，，，适用于螺旋平行纸管烘干，，，，，，将卷绕好的平行纸管自动送入烘干箱，，，，，，经循环运转40分钟左右，，，，，，并自动出管完成纸管烘干历程。。。。。。
该烘干机，，，，，，可烘干印染纸管，，，，，，气流纺纸管，，，，，，胶带纸管，，，，，，保鲜膜纸管，，，，，，DTY化纤纸管，，，，，，食物和茶叶桶纸管等几十个纸管品种，，，，，，用途普遍。。。。。。
机械结构制造：
主机架接纳厚重型槽钢焊接而成，，，，，，外封化纤绵保温板，，，，，，使机架稳重不易变形，，，，，，运转无震惊。。。。。。
内部传动结构接纳高精度定制链轮，，，，，，链条，，，，，，不锈钢托管架，，，，，，使纸管平衡匀速循环运转。。。。。。
加热升温功效，，，，，，接纳环保节能型电热管，，，，，，和中压风机运送热温空气，，，，，，内部升温可自动控制，，，，，，恣意调温，，，，，，并具备温度；； ；；；；た兀，，，，，使用清静。。。。。。
收支纸管设置自动运送架，，，，，，可自动进管，，，，，，自动出管，，，，，，并自动计数，，，，，，是多功效自动化制造工艺的体现。。。。。。
主电机接纳高精度大扭矩齿轮减速电机，，，，，，无噪声，，，，，，变频控制。。。。。。
机械结构设计合理，，，，，，使用，，，，，，维护，，，，，，维修利便，，，，，，科学合理。。。。。。
设置自动跟踪运转功效，，，，，，故障自动诊断并预警。。。。。。
| 手艺参数 | |
| 烘干纸管长度 | 800-1800mm |
| 烘干纸管直径 | φ25-80mm |
| 烘干内部容量 | 280根 |
| 运转速率 | 45-60/5-10根/分钟 |
| 电加热温度 | 20℃-85℃ |
| 电加热功率 | 15-30KW |
| 主电机 | 2.2KW齿轮减速电机 |
| 运送带电机 | 100w*2 |
| 控制系统 | |
| 变频器 | 中国欧瑞 |
| 电器元件 | 中国正泰 |
| 信号元件 | 日本松下 |
| 气动元件 | 台湾亚德客 |
| 人机界面 | 台湾台达 |
| 程序版本 | HF-308A-2.0 |
| 机械尺寸及重量 | |
| 主机尺寸 | 6000*2000*2500mm |
| 总重量（毛重） | 3000KG |
